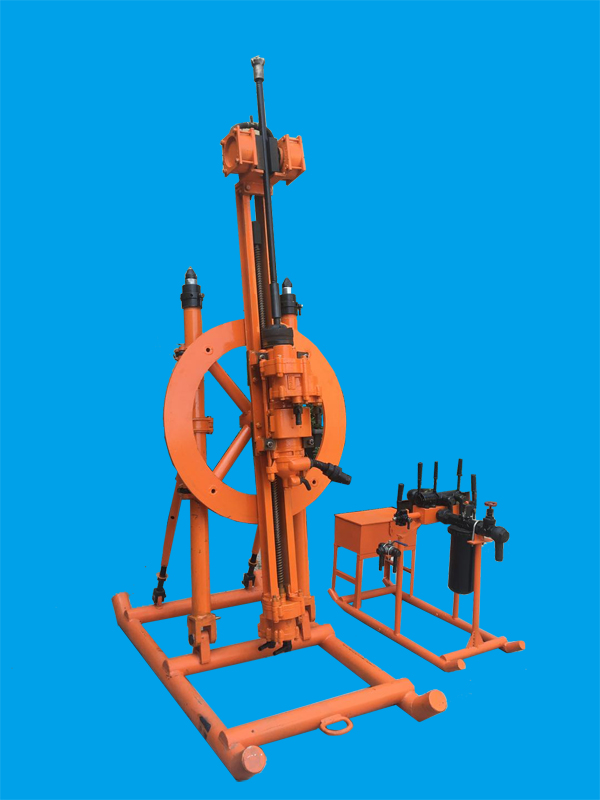

TJ25型圆盘式钻架
TJ25型圆盘式钻架 选择南京欧迪风动机械厂，我们将优良的产品、贴心的服务来奉献给各界朋友。我们的宗旨“诚信务实、求精创新、质量保证、顾客至上、持续合作、共同进步”！愿我们的不懈努力获得各界人士的承认与合作，携手共创灿烂辉煌的明天！
TJ25型圆盘式钻架介绍：
一、用途：转炉生产钢水经出钢口倒入钢包，因受钢水多次冲刷、使出钢口口径变大或长度变短，因而改变出钢时间，影响钢水质量危及炉体安全。因此必须清除废出钢口内衬置换新的出钢口，大、中型转炉可采用拆炉机改装扩孔装置后废出钢口，而小型转炉现都采用高压氧枪，气镐或较原如的工具敲打清除出钢口内残佘内衬，劳动强度大、工作环境恶劣、作业时间长。该状况一直是困扰小转炉炼钢的老大难问题。
ZKJ200B型出钢口扩孔机是原机型（ZKJ200）经改进，装配YGZ100型大扭矩凿孔机，扩孔扭矩更大、钻头寿命长、钻扩出钢口效果更佳。是小转炉转出钢口较理想的设备。
该机是一种手推式的小型钻车，体积小，机动灵活，适应小平台转场方便。钻孔方向可随出钢口角度手动调整，定位及调整简易方便。动力为压缩气体（空气或氮气），利用冲击、旋转原理钻切废出钢口内衬。钻头可根据钢厂衬砧直径要求制造。该产品被钢厂使用后定能产生可靠的经济效益。
二、主要技术参数：
外形尺寸（行驶状态）：3380X905X1180 mm毫米
机重 1280 Kg
扩孔钻头直径 ∮160~∮220(钢厂自定) mm毫米
导轨变幅仰解 0~25°
推进行程 ≥1700 mm
推进力 0~10000 N(牛顿)
工作气压 0.65~0.8 Mpa(兆怕)
扩孔机具 YGZ100大扭矩凿孔机
冲击频率 >34 Hz
额定扭矩 ≥200 N.m
整体耗气量 ≤300 L/s
输气胶管内径 ∮38 mm毫米
三、操作说明和操作维护要点：
操作说明
1、 定位：
扩孔作业前将钻孔推主炉门前，使导轨与出钢口大致位于同一垂直面上，定位拉杆将钻机和平面连接。
2、 调节导轨角度：
用目测使钻头钎杆与出钢口中心一致；
每次扩孔前转炉一般固定一个转角，通过四个螺旋千斤顶调整机身高度，转动可调支撑杆调整杆仰角，即可使钎杆与出钢口中心一致，该工序是保证扩孔顺利
进行关键。以上扩孔夫子前的辅助时间经熟练后可在职很短时间内完成。
3、 扩孔
用前将推进气压调至0.2~0.3Mpa之间，（使用单身压力顺序阀），以后可根据使用情况将此气压调节器定不变。
启动扩孔钻机冲击和回转，钻进开始可采用弱冲击或不冲击强回转、弱推进（推进阀开小），待钻头进入出钢口后，即将冲击适当加大回转到 ，推进可视转达速 调整（转速较快时，将推进阀开大，转速变慢甚至停转时，将推进阀调小。）中间如遇卡钻、将钻头退后，消除卡钻后再向前推进。直至扩孔结束后，快速将钻头退出出钢口。
操作维护要点：
1、 气源气压不得低于0.6Mpa,可在开机前观察钻车上的气压表。如气源供气压力有条件，可将气压调至0.7~0.8Mpa,更有利于钻孔作业。
2、 油雾器是保证明扩孔钻机和气马达正常运转的必不可少的条件。调节透明视油阀座上的调节阀杆，按每秒钟8~10滴注油量，就能保持调节润滑。
3、 接卸气管时，将气管内的脏物和平共处积小排出，以免进入机内而影响作业。
4、 经常栓查扩孔钻机、输气胶固定是否松动，以免作业中产生故障。
5、 YGZ100型扩孔钻机是该钻机作业中的重要机具，应经常检查运转情况（活塞冲击无咬缸、气马达旋转灵活无憋气），定期保养(半年)。
6、 润滑：
a、 检查视油阀出油情况和油罐内油位，加油时要关闭进气阀门。
b、 推进丝杆表面涂黄油，减少传动阻力。
7、折卸钻头和钻杆时，可在机上进行或将钻头、钎杆、联接套扩孔钻机头盖、钎尾整体拆下在地面用管子孙钳拆卸。
